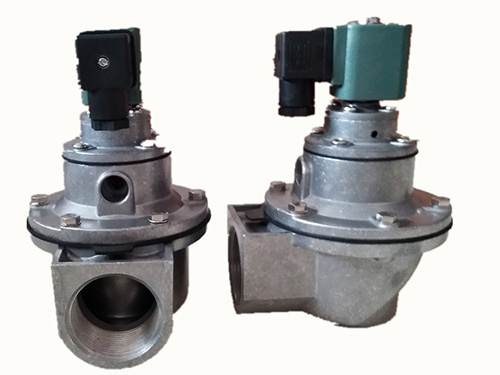

DMF-Z-40S脉冲阀

DMF-Z-40S脉冲阀背压室接控制阀，脉冲控制仪控制着控制阀及脉冲阀的开启。除尘器分好多种，每种的应用也是不同的，脉冲袋式除尘器是通过脉冲清灰方式清灰的布袋除尘器，脉冲袋式除尘器的清灰系统由脉冲阀、喷吹管、贮气包和脉冲控制仪等几部分组成，分室除尘器另外加有气缸。脉冲阀一端连接压缩空气包，另一端连接喷吹管，

DMF-Z-40S脉冲阀膜片把直角式电磁脉冲阀分为前后二个气室，当电磁脉冲阀在脉冲袋式除尘器清灰系统中接通清洁压缩空气时，压缩空气通过节流孔，进入后气室，此时后气室的压力将膜片紧贴阀的出气口，脉冲阀处于关闭状态，脉冲控制仪输出信号，使脉冲阀衔铁移动，阀后气室放气孔打开，后气室失压，使膜片后移，压缩空气通过阀的出气口喷吹，脉冲阀处于开启状态喷吹开始，脉冲控制仪输出的电信号消失，脉冲阀的电磁先导头衔铁复位，后气室放气孔关闭，后气室压力升高使脉冲阀膜片紧贴阀的出气口，脉冲阀处于关闭状态，喷吹停止，喷吹时间的长短气量大小由控制仪来进行控制。

当控制仪无信号输出时，控制阀的排气口被关闭，脉冲阀喷口处关闭状态，当控制仪发出信号时，控制阀排气口被打开，脉冲阀背压室外的气体泄掉压力降低，膜片两面产生压差，膜片因压差作用而产生移位，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出(从喷吹管喷出的气体为一次风)。当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气进入滤袋，造成滤袋内瞬间时正压，实现脉冲清灰。
